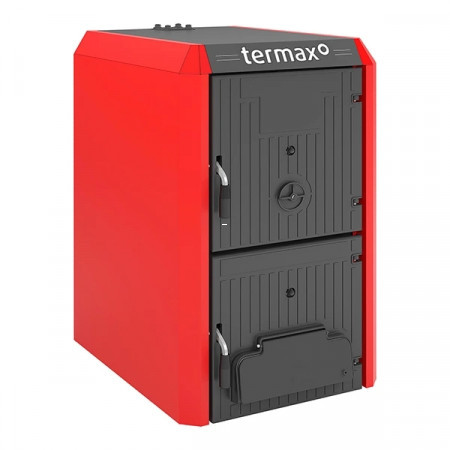

CAZAN BIOMASA DIN FONTA 5EL 34KW

TERMAX

0
Votul tau:
1
2
3
4
5
6
7
8
9
10
-/10
Vot: 0/ 10 din 0 utilizatori
Spune-ti parerea
Cod:
123
Producator:
12080 lei
(tva inclus)
BUC
0248-510.112

Utilizarea Termax Bio și avantajele cazanului

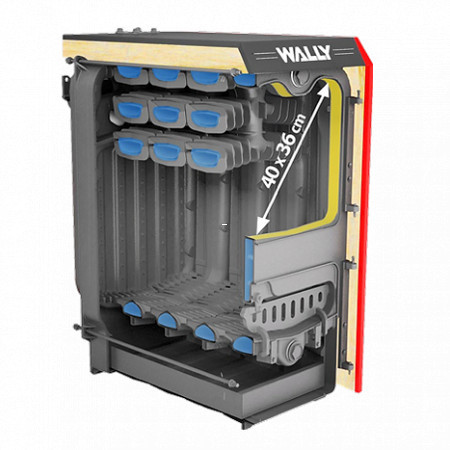

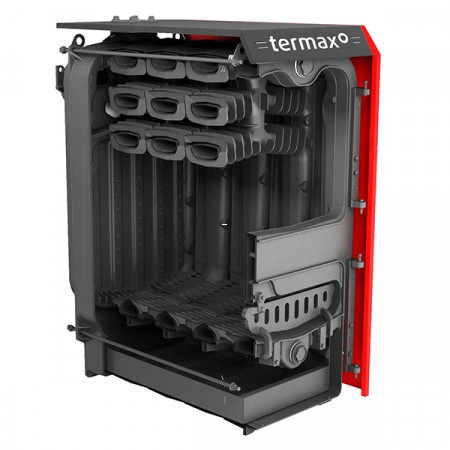

Cazanele sunt formate din elemenţi de fontă. Numărul acestora determină puterea termică nominală a cazanului. Cele cu mai puțini elemenţi de fontă (2-3 elemenţi) se recomandă a se monta la case de vacanță, de recreere, imobile cu spațiu mai mic de încălzire. Pentru case, magazine, școli, (edificii de dimensiuni mai mari) etc. se recomandă utilizarea cazanelor cu mai mulți elemenţi de fontă, deci putere mai mare.

Cazanul se dimensionează în funcție de necesarul de căldură calculat al clădirii.

Cazanul produce agent termic utilizat în instalații de încălzire cu circulație naturală sau forțată cu presiunea maximă de 400 kPa (4 bar). In procesul de producție cazanele sunt testate la presiunea de 800 kPa (8 bar).





Avantaje:

  • Durată de viață ridicată a elemenţilor de fontă și a celorlalte componente fiind folosite materiale de calitate.
  • Soluție tehnică testată în timp.
  • Tehnologia de producție modernă, liniile de fabricație automatizate respectând normele de calitate ale procesului de producție (ISO 9001, ISO 14 001).
  • Eficiență termică la arderea cocsului și antracitului este de 75 – 80%, iar la lemn de 75 %.
  • Întreținere și servisare simplă.
  • Cerințe scăzute cu privire la tirajul coșului de fum.
  • Diferențierea puterii în funcție de numărul de elemenţi de fontă.



Acest cazan trebuie să fie instalat în conformitate cu reglementările aplicabile, de către o companie autorizată. Orice modificare a părții electrice a unui cazan sau conectarea dispozitivelor de control suplimentare poate duce la pierderea dreptului la garanție. Realizarea instalației cazanului, corectitudinea acesteia și pornirea de test trebuie înregistrate în procesul verbal de Punere în Funcțiune al cazanului.



Coșul de fum

Cazanul poate fi racordat la coșul de fum numai după acordul dat de către un coșar profesionist. Sistemul de evacuare a fumului trebuie realizat în conformitate cu standardele în vigoare.

"Conducte de fum/evacuare a fumului și conducte de ventilație din cărămidă" sau orientările producătorului de coșuri de fum pentru un sistem de coșuri de fum. Coșul de fum ar trebui să fie dublu perete cu izolație; în cazul în care este de tipul simplu-perete, se recomandă utilizarea unei inserții speciale, realizate din materiale rezistente la foc, aprobată pentru evacuarea gazelor de ardere de la cazanele cu combustibil solid, sau tubulatură din ceramică.





Conectarea cazanului - sistem cu vas de expansiune deschis



Atunci când se montează dispozitivul de încălzire într-un sistem deschis, sunt necesare următoarele elemente de siguranță:

1. Supapa de siguranță

2. Vas de expansiune deschis







Legenda imagine:

1. Cazan

2. Supapă de siguranță (recomandarea producătorului)

3. Vas de expansiune

4. Supapă de amestec cu patru căi cu actuator

5. Pompă de circulație

6. Elemente de încălzire (radiatoare)

7. Boiler ACM

8. Pompă circuit apă caldă menajeră

9. Pompă sistem încălzire în pardoseală

10. Robinet de amestec cu trei căi cu actuator sau termostatic

11. Instalație de încălzire în pardoseală

12. Senzor de temperatură a cazanului

14. Senzor de temperatură de retur

15. Senzor de temperatură apă

16. Senzor de temperatură a apei în boiler

17. Senzor de temperatură pardoseală

18. Senzor de temperatură exterioară

19. Supapă de reținere 20.

20. Supapă de închidere

21. Filtru

22. Pompă de circulație

23. Vas de expansiune

24. Termostat de cameră

25. Termostat de cameră CO2

26. Automatizare cazan



Conectarea cazanului - sistem cu vas de expansiune închis

Atunci când se instalează un dispozitiv de încălzire într-un sistem închis, sunt necesare următoarele elemente de siguranță:

1. Supapa de siguranță

2. Vas de expansiune închis (dimensionat corespunzator)

3. Supapă de siguranță termică





Legenda imagine:

1. Cazan

2. Supapă de siguranță (recomandarea producătorului)

3. Supapă de siguranță termostatică

4. Vană cu 4 căi cu actuator

5. Pompă de circulație circuit încălzire

6. Elemente de încălzire (radiatoare)

7. Boiler ACM

8. Pompă recirculare ACM

9. Pompă sistem încălzire în pardoseală

10. Robinet de amestec cu trei căi cu actuator termostatic

11. Senzor de temperatură retur

12. Senzor temperatură actuator (pentru vana cu 4 căi)

13. Senzor de temperatură pentru încălzirea prin pardoseală

15. Senzor de temperatură pentru cazan

16. Senzor de temperatură, sursă de căldură

17. Senzor de temperatură ambiantă

18. Vas de expansiune închis

19. Sistem de încălzire prin pardoseală

20. Supapă de închidere

21. Filtru Y

22. Pompă de circulație

23. Vas de expansiune închis

24. Supapă de sens

25. Intrarea și ieșirea apei de răcire

26. Manometru

27. Termostat de cameră

28. Termostat de cameră

29. Automatizare



Specificatii tehnice

CARACTERISTICI GENERALE
Utilizare Rezidential
Tip centrala termica Cazan biomasa
Destinat pentru Incalzire
Suprafata de montare Podea
Tip alimentare Lemn
Carbune
Preparare apa calda Sistem incalzire cu boiler termoelectric
Tiraj evacuare gaze arse Natural
Recomandat pentru incaperi pana la 200 mp
Continut pachet 1 x Cazan termax bio
1 x Regulator tiraj
1 x Grup siguranta
Kit evacuare gaze arse Nu este inclus
Culoare Negru/Rosu
CIRCUIT DE INCALZIRE
Putere nominala maxima incalzire 20 kW - bricheta de turba
45 kW - carbune (testat intern)
34 kW - lemn de foc (testat intern)
Temperatura maxima cazan 90 C
Presiune maxima instalatie incalzire bar
CIRCUIT PREPARARE APA CALDA MENAJERA
Temperatura maxima agent termic 80 C
DIMENSIUNI INSTALARE
Diametru teava incalzire tur
Diametru teava incalzire retur
Diametru evacuare gaze arse 147 mm
DIMENSIUNI
Inaltime 1016 mm
Latime 597 mm
Adancime 990 mm
Greutate 350 kg
